Shuttle Kiln for Clay Brick Making in Clay Block Factory and Tunnel Kiln in Clay Brick Making

Shuttle Kiln Inleiding:

Een shuttleoven is een intermitterende oven aan de onderkant van een auto, waarin één of meerdere ovenauto's kunnen worden geladen." Veel gebruikt in keramiekIn de industriële sector, de bouwmaterialen en aanverwante industrieën, is de shuttleoven bekend om zijn uitstekende afdichting, uniforme temperatuurverdeling en opmerkelijke energiebesparende werking.
Onze productprijzen zijn afgestemd op uw productiecapaciteitsvereisten en gedetailleerde projecttekening, zodat u de meest kosteneffectieve oplossing voor uw baksteenfabriek kunt vinden.

1. Stichting en structuur (parameters kunnen per project verschillen)

(1) Stichting:
400 mm gewapend beton (100 mm C15 basis + 300 mm C20 gewapend beton), met 3:7-kalk-grond gecompacteerde onderlaag; draagkracht ≥ 8 t/m2.

(2) Lichaam in de oven:
Gelaste staalconstructie met hoge sterkte en antivibratieprestaties, voorzien van platforms, ladders, leuning en inspectiepoorten voor gemakkelijke bediening en onderhoud.

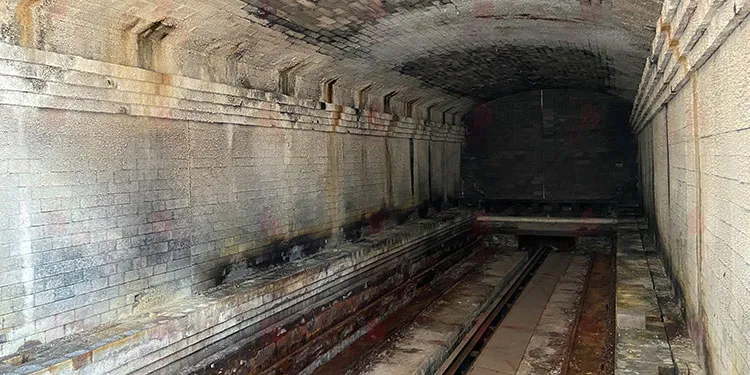

(3) Vurwanden:
Meerschaalcomposite structuur (cordierite-mullite baksteen + lichtgewicht hoge-alumina baksteen + keramische vezels + stalen plaat), dikte ca. 500-520 mm,uitstekende isolatie en thermische efficiëntie.

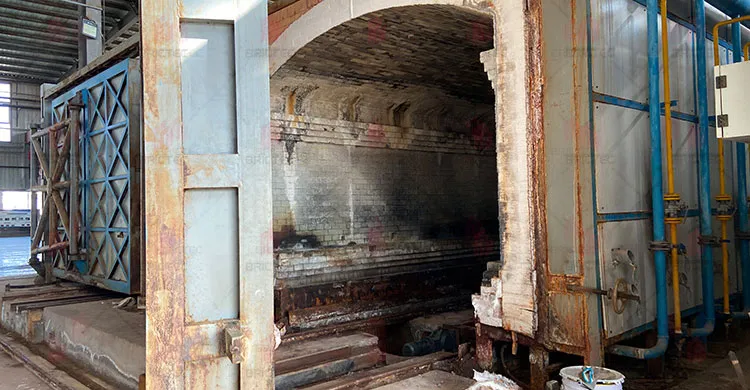

(4) Oonddak:
Arch dakontwerp, samengesteld uit JM26 cordierite-mullite baksteen, lichtgewicht hoog-alumina baksteen, en keramische vezel deken, met een totale dikte van ongeveer 565 mm.

2Kiln Door & Kiln Car

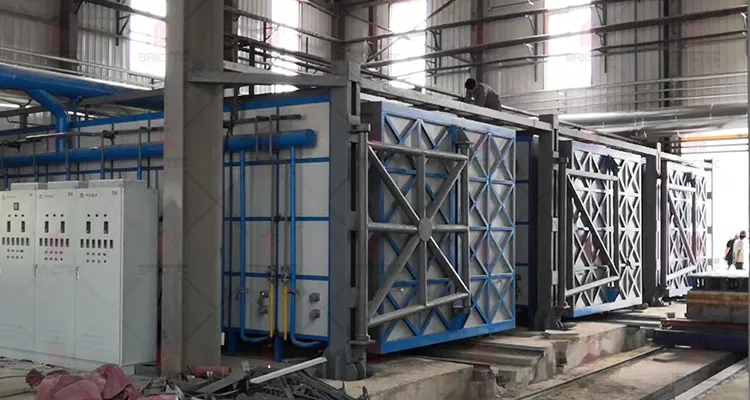

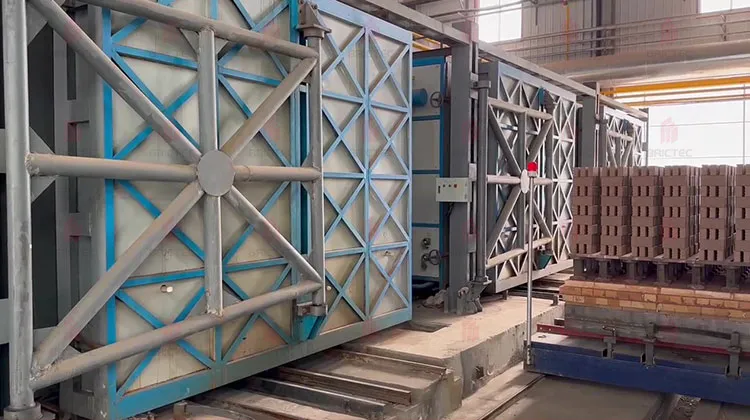

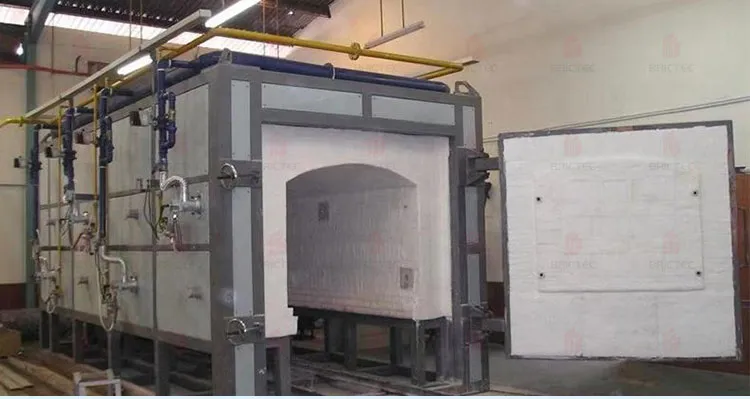

De deur van de oven:
Stalen omhulsel met spoorgeleide beweging, vuurvaste bekleding, gelijk aan de ovenwand, meerlaagse isolatie, totale dikte ongeveer 500 mm; uitgerust met motor, reducer en versnellingsmotor.

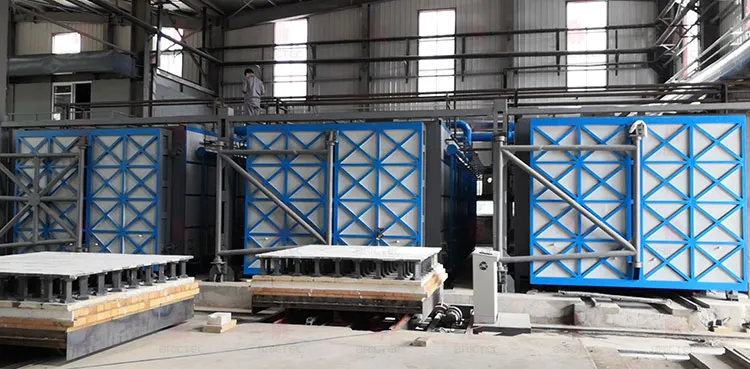

Oefenwagen:
Frame gelast met kanaalstaal en I-balken, voorzien van gietijzeren stalen wielen, 45 # stalen assen en hogetemperatuurlagers.Uitgerust met 4 ovenwagons (2 binnen), 2 buiten).

3. Verzegelingssysteem

Een uitstekende afdichting zorgt voor een gelijkmatige temperatuur en energie-efficiëntie:

· Oofdeur tot ovencarrosserie/auto: vullen van vezeldekens + labyrintverzegeling;

· Kookplaat naar kookplaat: mechanische zachte afdichting;

· Ovenwagen naar achterste ovenwand: vuurvaste vezelvulling met compressieverzegeling.

4Verbrandingssysteem

Branders:
20 hogesnelheidsbranders, gestapelde opstelling langs de onderste zijwanden, opwaartse straal.

Controlemodus:
De gasstroom wordt handmatig gereguleerd door stroommeters; hogesnelheidsbranders roeren de atmosfeer en verbeteren de temperatuur van de oven.

Pipelinesysteem:

• Luchtsysteem: roestvrijstalen pijpleidingen, gecentraliseerde luchttoevoer, ventilatoren van 2 × 11 kW (een standby), elk met frequentieomzetter.

· Gasstelsel: naadloze stalen leidingen, voorzien van afsluitkleppen, filters, magnetische veiligheidskleppen en ontlastingskleppen.

5. Afvoerstelsel

Achterzijde onderuitlaatontwerp: hete gassen stromen naar boven door convectieverwarming, gaan vervolgens door de sproeiers onder de ovenwagen naar de uitlaatpoort, worden uiteindelijk geëxtraheerd door geïnduceerde trekventilatoren.
Uitgerust met uitlaatventilatoren van 2 × 15 kW (een standby), met een koelluchtdemper en temperatuurbewaking voor een veilige werking.

6. Beheers- en bedieningsfuncties

· 20 branden verdeeld over 5 temperatuurzones, met automatische regeling voor uniforme verwarming.

· Producten worden buiten de oven geladen/ontladen, waardoor de arbeidsintensiteit en het warmteverlies worden verminderd.

• lager energieverbruik in vergelijking met traditionele neerwaartse ovens.

• Flexibel voor verschillende brandprocessen.

7Belangrijkste voordelen

• Uitstekende temperatuuruitwisseling, ideaal voor hoogwaardig branden.

· Een superieure afdichting voorkomt luchtlekkages en verbetert de energie-efficiëntie.

· Sterke en duurzame structuur met gemakkelijk onderhoud en lange levensduur.

• Hoogsnelheidsbranders en een geoptimaliseerde indeling zorgen voor volledige verbranding en snelle verwarming.
